Bagaimana Cara Mengidentifikasi Model Bantalan Bola Alur Dalam Stainless Steel Secara Akurat Menggunakan Kaliper Vernier?

Dalam pemeliharaan rutin dan perbaikan mekanis peralatan industri, mengidentifikasi dan mengganti bantalan secara akurat merupakan langkah penting dalam memastikan pengoperasian yang stabil. Karena pemakaian yang berkepanjangan atau kontaminasi oleh minyak dan lemak, banyak tanda yang tergores laser pada permukaan bantalan bola dalam alur baja tahan karat mungkin menjadi tidak terbaca. Akibatnya, menentukan model bantalan yang tepat melalui pengukuran fisik telah menjadi keterampilan penting bagi para insinyur.

Artikel ini akan memberikan panduan terperinci tentang cara mengidentifikasi model bantalan bola dalam alur baja tahan karat dengan cepat dan akurat—hanya menggunakan jangka sorong—dengan mengukurnya. diameter dalam, diameter luar, dan lebar .

Alat Ukur dan Parameter Dasar

Untuk mengidentifikasi model bantalan secara akurat, pertama-tama kita harus menyiapkan model presisi tinggi jangka sorong . Selama proses pengukuran, kita perlu memperoleh tiga titik data utama berikut:

1. Diameter dalam (d): Menentukan ukuran poros yang berpasangan dengan bantalan, dan juga merupakan parameter paling penting untuk mendapatkan akhiran nomor model bantalan.

2. Diameter Luar (D): Menentukan ukuran lubang pemasangan bantalan.

3. Lebar/Tebal (B): Dimensi aksial bantalan.

Dalam konvensi penamaan bantalan bola dalam alur baja tahan karat (misalnya, S6004-ZZ), awalan "S" menunjukkan bahan baja tahan karat, sedangkan akhiran "ZZ" menunjukkan pelindung logam dua sisi. Namun, angka di tengahnya (seperti 6004) memegang kunci dimensi bantalan.

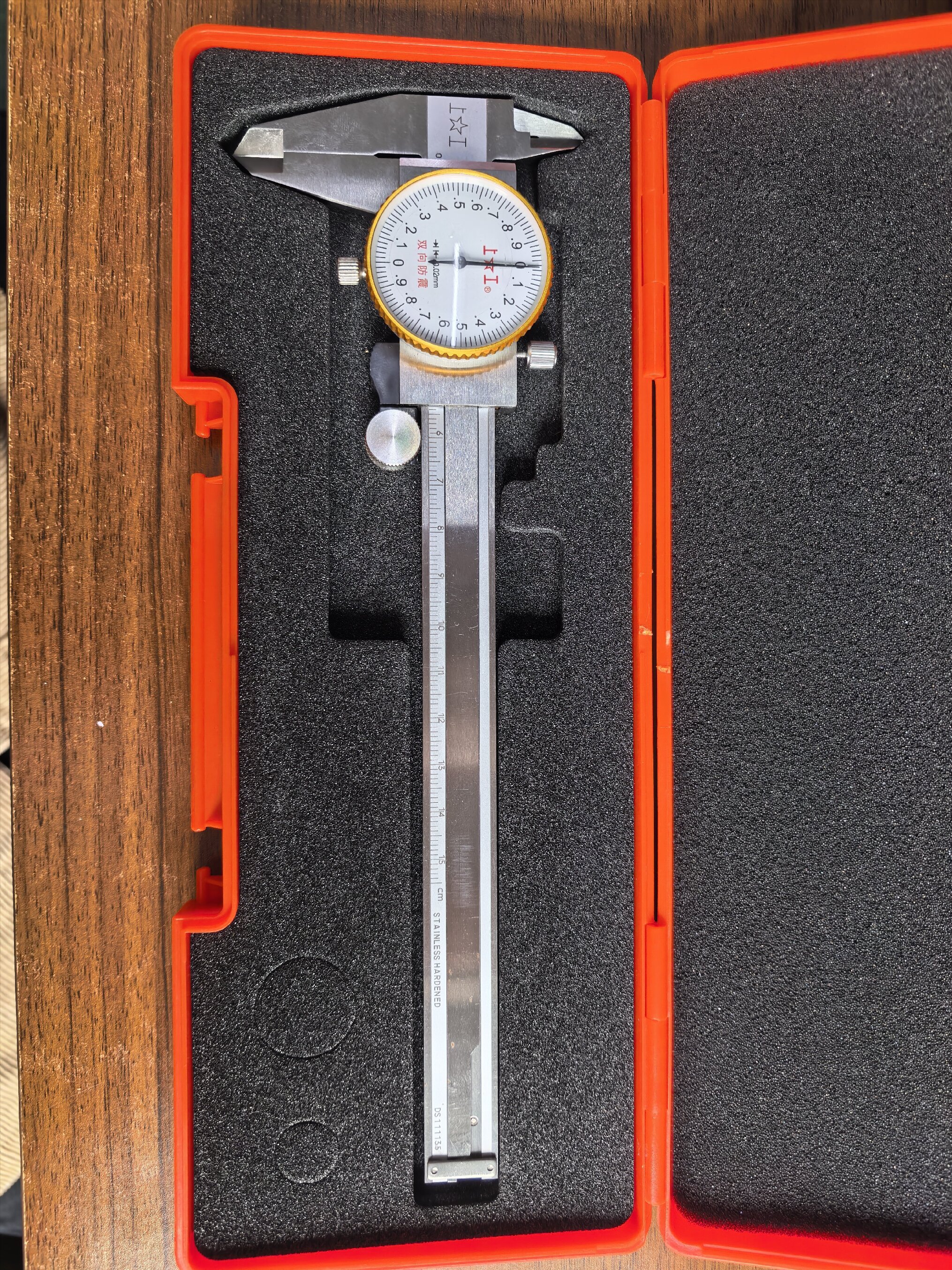

Kaliper Vernier

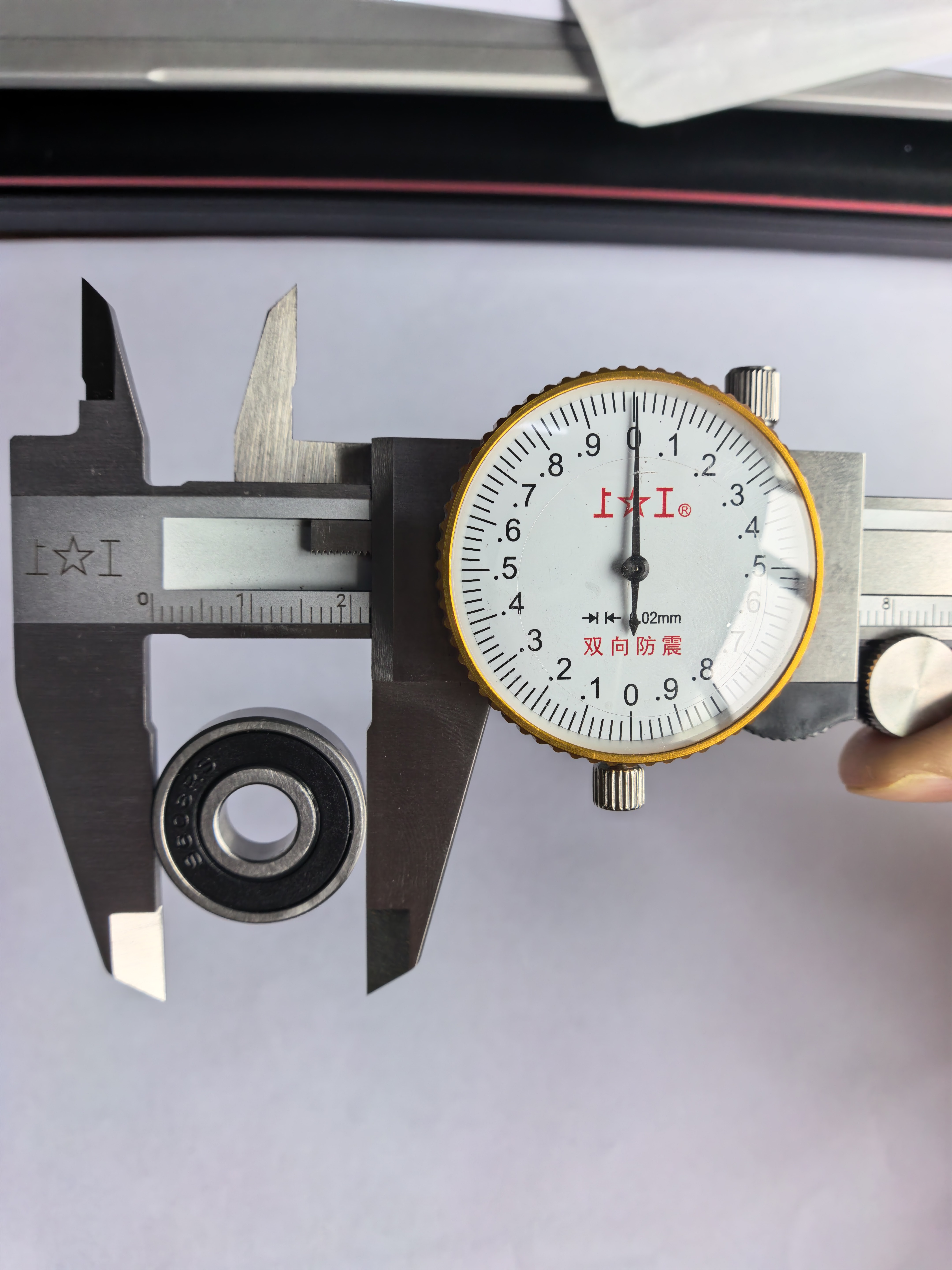

Pengukuran Diameter Dalam

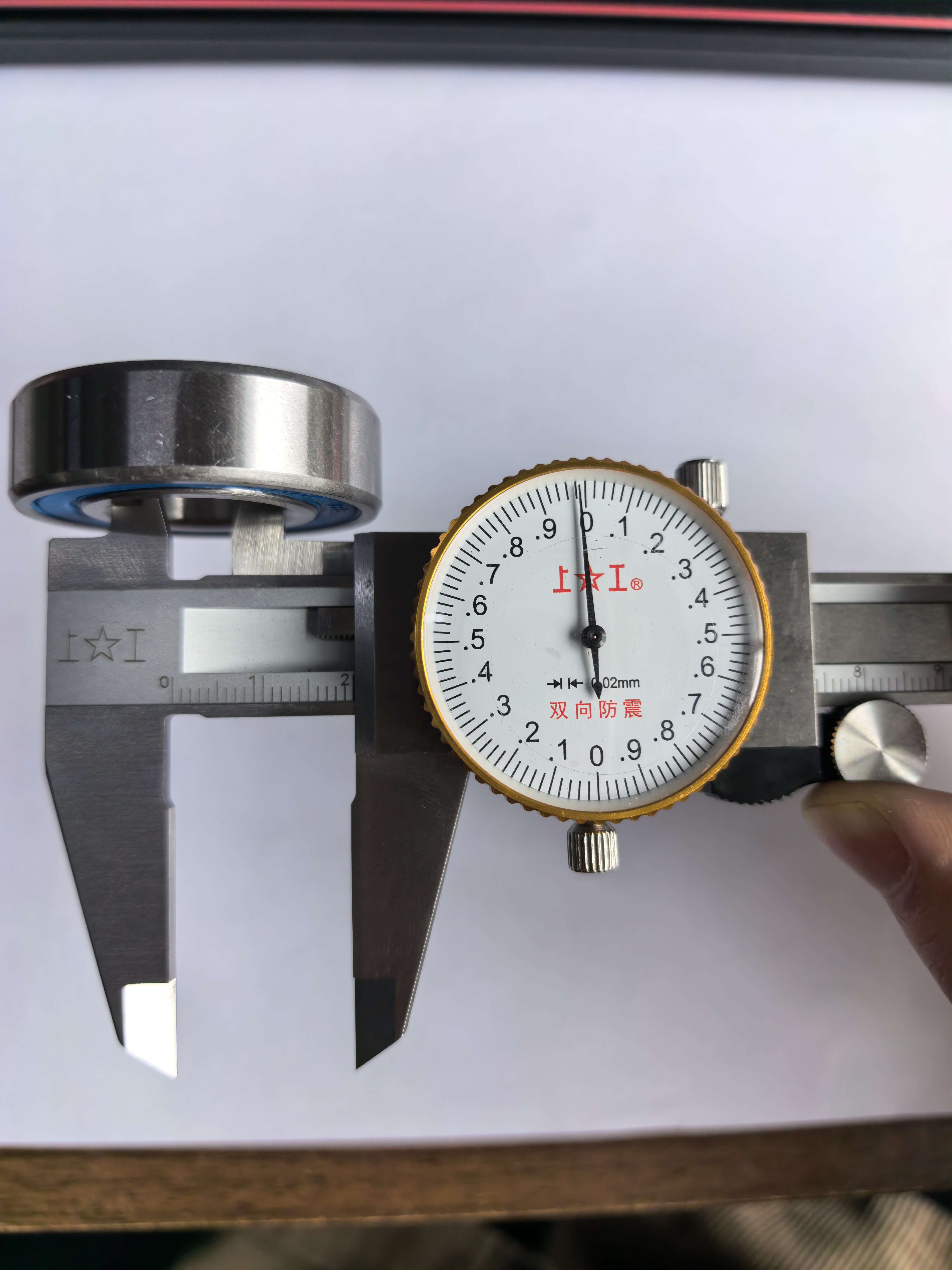

Pengukuran Diameter Luar

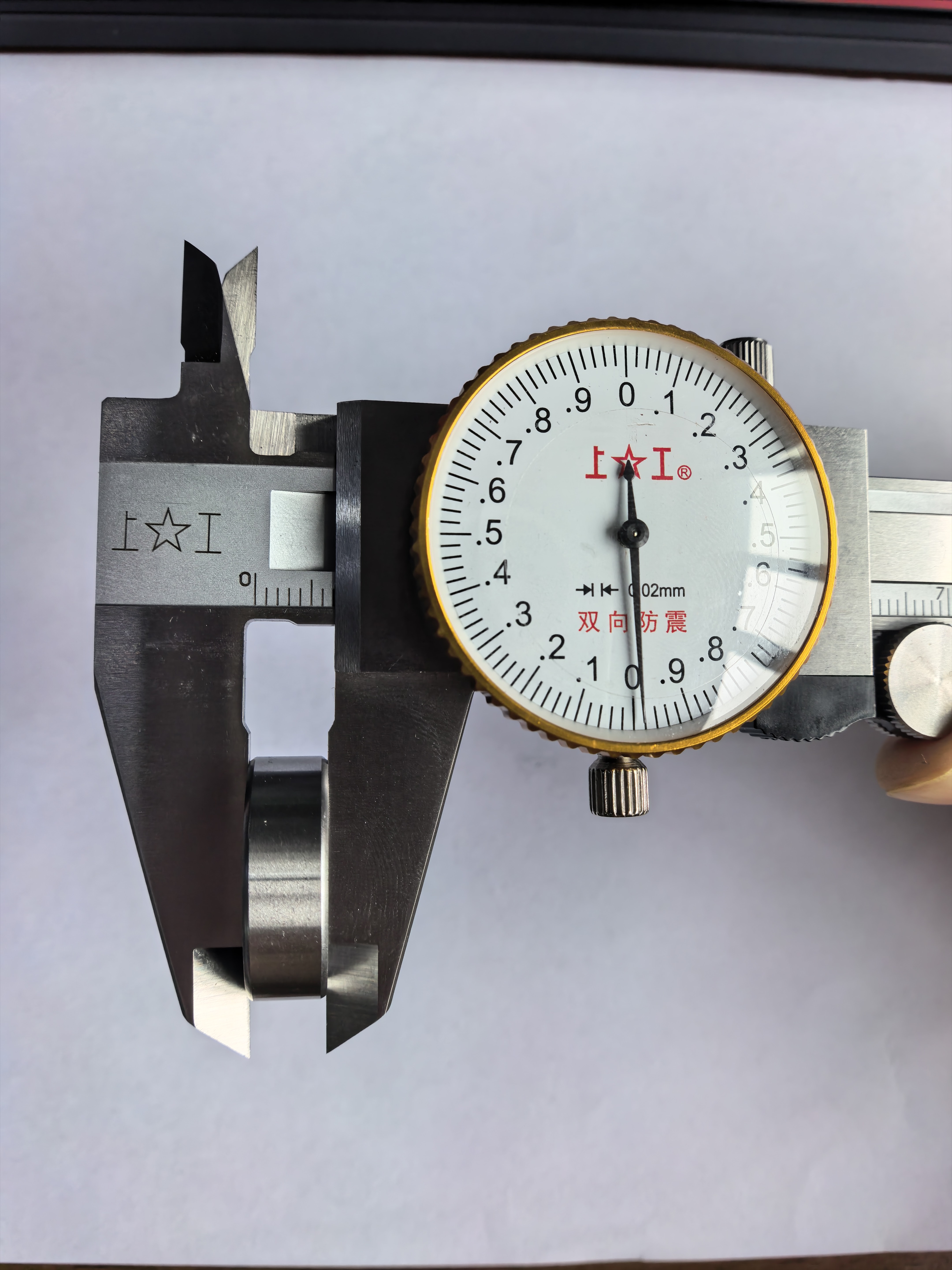

Pengukuran Lebar/Ketebalan

Metode untuk Mengidentifikasi Bantalan Model 4 Digit

Untuk bantalan bola dalam alur yang diberi kode empat digit (misalnya, seri S60xx, S62xx, dan S63xx), terdapat korespondensi ketat antara diameter dalam dan digit terakhir nomor model. Kami mengategorikan hubungan ini ke dalam dua skenario: "Formula Standar" dan "Sufiks Khusus".

Casing Standar: Berlaku untuk model dengan akhiran ≥ 04 (Diameter Dalam ≥ 20 mm)

Bila diameter bagian dalam bantalan diukur dengan jangka sorong adalah lebih besar atau sama dengan 20 mm , Anda dapat menggunakan rumus klasik "bagi dengan 5":

Rumus Inti: Diameter Dalam Bantalan yang Diukur 5 = Dua Digit Terakhir Nomor Model

Analisis Kasus: S6004-ZZ — Jika Anda mengukur diameter bagian dalam bantalan baja tahan karat menggunakan jangka sorong dan menemukannya 20mm , Anda dapat menerapkan rumus berikut: 20 5 = 4 (menghasilkan akhiran "04"). Penilaian Awal: Akhiran untuk model bantalan ini adalah 04. Selanjutnya, dengan melakukan pengukuran lebih lanjut terhadap diameter luar bantalan (42mm) dan lebar (12mm) dan melakukan referensi silang dengan tabel ukuran bantalan standar, Anda dapat secara meyakinkan mengidentifikasi nomor model lengkap bantalan sebagai S6004-ZZ .

Kasus Khusus: Berlaku untuk model dengan nomor ekor 00, 01, 02, dan 03

Perlu diketahui bahwa aturan membagi diameter dalam dengan 5 tidak berlaku untuk bantalan dengan kode akhiran mulai dari 00 hingga 03. Keempat jenis bantalan khusus ini merupakan pengecualian dalam standar internasional; dimensi diameter dalamnya adalah nilai tetap yang harus diingat oleh para insinyur. Nilai spesifik yang sesuai adalah sebagai berikut:

Akhiran 00: Diameter dalam ditetapkan pada 10mm (misalnya, S6000)

Akhiran 01: Diameter dalam ditetapkan pada 12mm (misalnya, S6001)

Akhiran 02: Diameter dalam ditetapkan pada 15mm (misalnya, S6002)

Akhiran 03: Diameter dalam ditetapkan pada 17mm (misalnya, S6003)

Jika diameter dalam yang diukur dengan jangka sorong sesuai dengan salah satu dari empat nilai yang tercantum di atas, harap langsung cocokkan dengan akhiran yang sesuai; jangan gunakan cara membagi dengan 5.

Metode Mengidentifikasi Bearing Model 3 Digit (Miniatur/Bantalan Kecil)

Untuk bantalan bola dalam alur miniatur atau baja tahan karat kecil, nomor modelnya biasanya terdiri dari tiga digit (misalnya, S608, S626, dll.). Mengidentifikasi jenis bantalan ini adalah cara yang paling mudah; * *demikian pula, rumus "bagi dengan 5" tidak dapat diterapkan. **

Aturan Inti: Diameter Dalam Bantalan yang Diukur = Digit Terakhir Nomor Model

Analisis Kasus: ** S608-ZZ ** — Jika Anda menggunakan jangka sorong untuk mengukur diameter dalam bantalan kecil dan ternyata ** 8mm **, maka—berdasarkan konvensi penunjukan bantalan 3 digit—diameter bagian dalam berhubungan langsung dengan akhiran nomor model. Penilaian Awal: Akhiran dari bantalan ini adalah ** 8 **. Dengan menggabungkan ini dengan diameter luar yang diukur (22mm) dan lebar (7mm), model ini dapat dipastikan sebagai bantalan miniatur umum ** S608-ZZ **.

Ringkasan dan Rekomendasi Seleksi

Secara ringkas langkah-langkah identifikasi model bantalan bola dalam alur stainless steel menggunakan jangka sorong dapat diringkas sebagai berikut:

Ukur Diameter Dalam, Tentukan Akhiran:

Jika diameter dalam yang diukur adalah angka satu digit (misalnya 8 mm), maka diameter tersebut sesuai dengan digit akhir nomor model 3 digit (misalnya 608).

Jika diameter dalam yang diukur adalah 10, 12, 15, atau 17 mm, maka ini sesuai dengan sufiks 4 digit khusus masing-masing 00, 01, 02, dan 03.

Jika diameter dalam yang diukur adalah ≥ 20 mm, gunakan rumus ** Diameter Dalam 5 = Akhiran ** (misalnya, 20 5 = 04).

Ukur diameter luar dan lebar untuk menentukan seri:

Bantalan dengan diameter dalam yang sama mungkin berasal dari seri yang berbeda—dengan diameter dan lebar luar yang bervariasi—karena perbedaan dalam kapasitas pengangkutan beban (misalnya, S6004, S6204, S6304, dll.). Oleh karena itu, model spesifik harus diidentifikasi secara pasti dengan melakukan referensi silang baik diameter luar maupun lebarnya.

Dengan menguasai teknik pengukuran dan penghitungan yang disebutkan di atas, Anda dapat dengan mudah mengidentifikasi identitas sebenarnya dari sebuah bearing—bahkan bearing "biasa" yang tidak memiliki kemasan atau penandaan—sehingga menghindari situasi canggung selama pemeliharaan peralatan yang timbul karena pembelian model yang salah atau ketidakmampuan merakit komponen dengan benar.
